在發電廠、工業制造等行業中，為了保障生產的不間斷以及安全性，會在重要的生產現場安裝UPS電源供電系統。為了保證UPS電源在故障或者維修的情況下也能給負載設備提供可靠電源，這時，就需要給UPS配置旁路柜。
UPS電源正常運行時需要三路輸入電源：主市電、旁路備用市電和蓄電池。正常的供電路徑為：主市電、充電器、逆變器、靜態開關、負載。當主市電中斷時，供電路徑為：蓄電池、逆變器、靜態開關、負載。而電池放電終了或逆變器故障時，供電路徑為：備用市電、靜態開關、負載。若備用市電電壓超出標準，則UPS靜態開關拒絕備用市電向負載供電，勢必造成供電中斷。因此，備用市電的質量對UPS系統是至關重要的，而青島海博電子 BPS系列旁路自動穩壓設備（簡稱旁路柜），正是針對UPS對備用市電要求而設置的。
青島海博電子旁路柜的外形尺寸、顏色及結構等與GUTOR各系列的UPS電源相適配，其技術性能指標滿足UPS正常運行的需要，具備輸入隔離、輸出自動穩壓、旁路維護、缺相、過載、過壓、短路等保護功能。當UPS電源自身發生故障或者因?yàn)樨?fù)載過載而停止供電時，UPS則自動切換到旁路供電。在市電電網不穩定導致出現電壓下陷或過高、電壓浪涌、減幅振蕩、電源干擾、電源突波、電源尖峰、三相電不平衡、交換瞬變及諧波失真等問題時，旁路柜也可以起到穩壓、隔離和抗沖擊的作用，避免對設備造成損害。

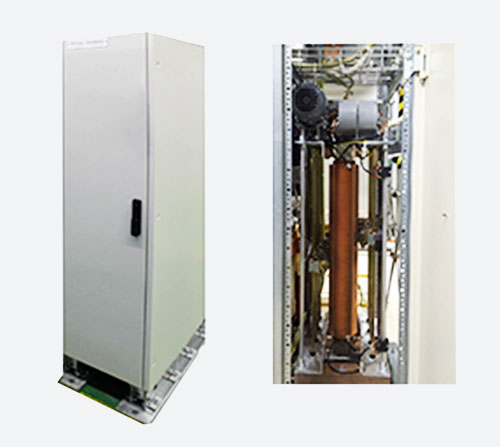

青島海博電子的旁路柜主要由隔離變壓器、輸出電壓補償變壓器、輸出電壓自動補償調壓器、自動穩壓控制單元這四個部分組成。隔離變壓器將系統輸出與電網隔離，其額定初/次級電壓380/220VAC；輸出電壓自動調整裝置由自動穩壓控制電路、調壓電機、補償式調壓器和補償變壓器組成，該裝置具有調節靈敏度高，抗干擾能力強，工作性能穩定等特點，并帶有輸出電壓精度調節電路。
作為UPS電源不可或缺的輔助系統，青島海博電子旁路柜帶有“自動”和“手動”兩種工作方式的轉換控制開關，當控制開關轉換到“自動”工作方式時，設備處于自動穩壓狀態；當控制開關轉換到“手動”工作方式時，可以通過“升壓”和“降壓”按鈕來進行輸出電壓的“升壓”和“降壓”操作，實現手動調節輸出電壓的目的，確保輸出電源質量的穩定性。
與其他形式的穩壓器相比，青島海博電子的旁路柜具有容量大、效率高、無波形畸變，電壓調節平穩、抗干擾能力強、適應負載廣泛，能承受瞬時超載，使用方便、維護簡便、運行可靠等特點，可廣泛應用于核電站、石油天然氣、石化、發電、化工等的工業不間斷電源前端的保護設備，同時也可以使用在大型設備的旁路供電系統。
綜上來說，為了更好地保障電壓穩定供給負載，UPS電源系統都需要配置旁路柜。青島海博電子旁路柜性能穩定、安全性高，能夠滿足設備連續運轉的要求，從而提高設備運行的可靠性，具有較強的市場競爭力，歡迎有需要的客戶前來垂詢。
